Comment remplacer mon réchauffeur ?

Comment remplacer mon réchauffeur ?


AVERTISSEMENT!
Si vous n'avez aucune connaissance en électricité veuillez contacter un technicien pour remplacer votre réchauffeur pour vous. N'OUVREZ PAS LE SYSTÈME DU SPA ET N'ESSAYEZ PAS DE REMPLACER VOTRE RECHAUFFEUR VOUS-MÊME. Pensez à toujours déconnecter votre Spa en le disjonctant au tableau électrique. Ne remplacer pas votre réchauffeur avec des mains mouillés ou par temps de pluie.

ETAPE 1
Veuillez ouvrir votre Spa, en général, le boitier de commande Balboa se situe sous le panneau de contrôle.


Si votre Spa à des coins arrondis en bois avec des lames verticales dévissez les vis, en enlevant les caches-vis.




Si votre Spa à des coins arrondis ou droit en PVC, déclipsez en tirant vers vous le bas, puis le haut. Vous aurez ensuite accès au vis du tablier, sur les cotés.



ETAPE 2

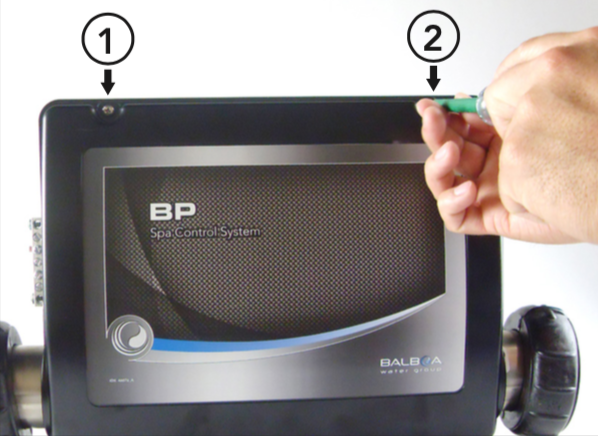

Localisez et ouvrez votre boitier Balboa BP601
Utilisez un tournevis cruciforme pour retirer les 2 vis supérieures qui maintiennent le capot du système en place.

Etape 3

.


Localisez et enlevez les deux cosses correspondants aux sondes du réchauffeur situées à droite de la carte (marqué J16 et J17), vous pouvez vous aider à l'aide du schéma de câblage au dos du capot du boîtier Balboa.

Etape 4

.

Localisez et enlevez la cosse correspondant à l'alimentation du réchauffeur située à gauche de la carte (marqué 2 - 3), vous pouvez vous aider à l'aide du schéma de câblage au dos du capot du boîtier Balboa.

Etape 5

.













Localisez et fermez les deux vannes guillotines de chaque cotés du réchauffeur en les tournants d'un quart de tour.

Etape 6

.
Localisez et dévissez les deux bagues du réchauffeur, de l'eau concentrée dans le réchauffeur peut couler légèrement, prévoyez de quoi absorber cet excédant.

Etape 7

.

Localisez et dévissez à l'aide d'une clé plate de 10, les deux écrous de fixation du réchauffeur (un en haut et un en bas du réchauffeur).

Etape 8




















Une fois le réchauffeur sorti, Répétez les étapes de 8 à 1 pour le remontage.

VOUS AVEZ TERMINÉ!
